垃圾車 又稱箱體可卸式垃圾車、勾臂式垃圾車、車廂可卸式垃圾車。是一種采用可伸縮的鉤臂實現垃圾箱的二次吊裝，可將垃圾箱自行吊上放下，并可自動傾倒垃圾的專用環衛垃圾運輸車輛。該車廣泛適用與城市街道學校垃圾處理，用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業等?？梢卉嚺鋫涠鄠€斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。
一、國六東風天錦鉤臂垃圾車整車參數
產品名稱CLW5180ZXXD6型車廂可卸式垃圾車
有效容積
外形尺寸7300×2470×3150
駛室準乘人數(人)3、2
發動機參數發動機廠家東風康明斯發動機有限公司發動機型號B6.2NS6B210
發動機功率154
發動機馬力210
排放標準國Ⅵ
性能參數
總質量18000(Kg)
整備質量7490,7580(Kg)
額定載質量10380,10315(Kg)
軸距4500
最高車速(Km/h)98
輪胎規格275/80R22.5 18PR真空胎
輪胎數量7
優質上裝起重能力14T
軌道寬度1070mm
鉤心距離1570mm
國六東風天錦鉤臂垃圾車底盤配置：采用成熟的東風底盤，4*2 驅動形式，國六排放標準，羊脂白色前翻駕駛室， 東風康明斯210 馬力發動機，軸距 4500mm，東風6 檔變速箱，295/80R22.5 鋼絲胎，帶原廠 ABS，斷氣 剎，加裝原廠空調，動力轉向。
二、國六東風天錦鉤臂垃圾車整車外形

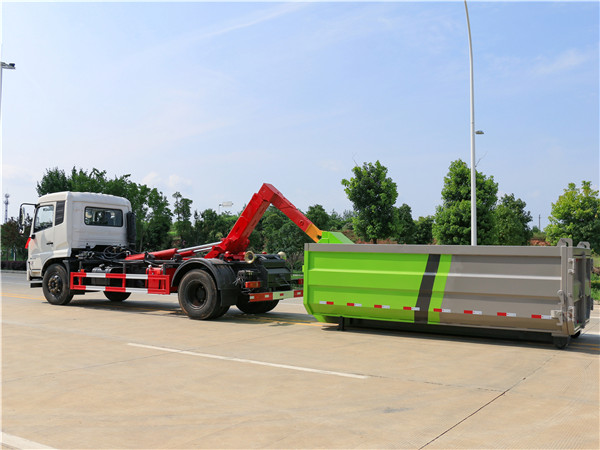

國六東風天錦鉤臂垃圾車圖片
三、國六東風天錦鉤臂垃圾車 主要結構型式簡介
車廂可卸式垃圾車采用全封閉式垃圾箱，并可被吊裝和卸離底盤。具有結構簡單，操縱方便靈活，安全可靠，機械化程度高等特點，因而使其具有較高的工作效率，同時可防止誤操作，避免事故發生，并可節省人力，減輕工作人員的勞動強度。由于它的特殊結構型式和工作方式，使其在裝車和運輸過程中能有效地避免二次污染及噪聲污染，對于保護環境極為有利，是一種新型垃圾收集和運輸車。

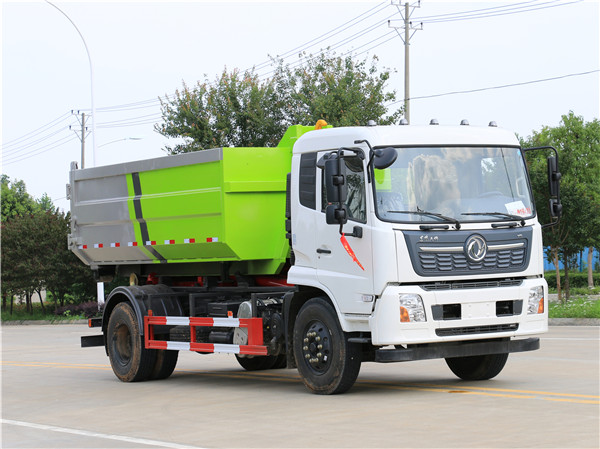

1、國六東風天錦鉤臂垃圾車圖片垃圾箱
車廂可卸式垃圾車所匹配的垃圾箱為移動式水平壓縮垃圾箱，底部裝有二個腳輪及鎖緊裝置，前部設有吊環，可被吊裝或卸離車體。

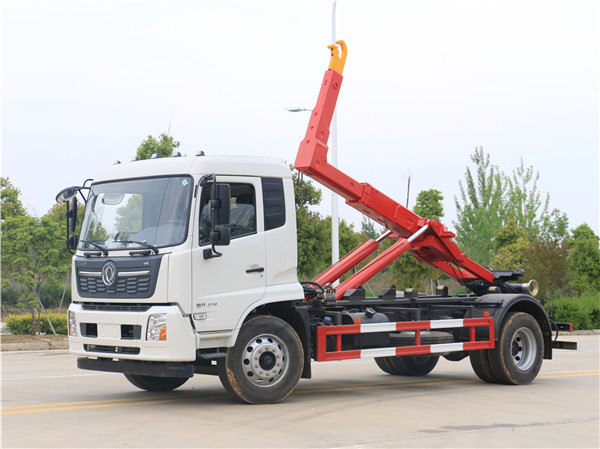

2、國六東風天錦鉤臂垃圾車圖片拉臂鉤
國六東風天錦鉤臂垃圾車圖片拉臂鉤
A 鉤臂 B 抓鉤 C 中部梁 D 液壓自卸鎖 E 伸縮臂油缸 F 液壓箱體橫向鎖 G 后輥輪 H 傾斜臂 I 副梁 J 箱體自卸輔助托架 K 主油缸
拉臂鉤安裝在汽車底盤上，用于吊裝、卸離垃圾箱或傾卸垃圾。它主要由鉤臂、鉤臂架、副梁和液壓油缸等組成。副梁主要用于與底盤固定和支撐垃圾箱，并作為其它部分的安裝連接架。拉臂、鉤臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾。液壓油缸為各動作的驅動部件。
3、國六東風天錦鉤臂垃圾車液壓系統
液壓系統的作用是用于實現垃圾箱的吊裝、卸離和傾卸垃圾。
在鉤臂控制油路中加裝了平衡閥，使兩支油缸的舉升力均勻一致，并保持兩支油缸的運動速度同步。同時可使運動狀態保持于任何位置而不會下沉，使運動可靠安全。 在鎖緊控制油路中，還加裝了液壓鎖，控制油缸在運輸過程中的振動，使鎖緊機構工作安全可靠。 液壓系統采用手動 + 電控多路換向閥，可在在駕駛室內和車側操控系統工作。
四、國六東風天錦鉤臂垃圾車?yán)巯到y(tǒng)性能參數與關鍵部件清單
1、國六東風天錦鉤臂垃圾車 拉臂系統主要技術參數
鉤起能力14T
系統壓力30MPa
設備自重1800Kg
控制電壓24V
鉤臂伸縮量1000mm
油泵排量80ml/r
液壓油箱容積80L
鉤箱時間45S
鉤心高度1570mm
到后滾輪距離4210mm
導軌寬度1070mm
2、國六東風天錦鉤臂垃圾車關鍵液壓元件及主要部件清單
拉臂鉤結構件BS700MCK2高強鋼Q345低合金高強鋼
液壓泵齒輪泵長源
多路換向閥D24ZM100MD瀘州
雙向液壓鎖HBS瀘州
平衡閥HBS瀘州
行程閥A20040102.00/01/06-12瀘州
回油濾油器RFA-25X20*L意大利進口
空氣濾清器QUQ1意大利進口
舉升油缸160/80-1820*2200博利
滑臂油缸100/50-1020*1640博利
后支撐油缸95/45-460*200博利
