折臂式高空作業車采用的是折疊臂，類似水泥泵車的傳送臂。工作時，每一節臂桿可以單獨展開，從而構成不同的形狀。折臂式高空作業車操作比直臂式略為復雜一些，因?yàn)樾枰抗?jié)臂桿單獨動作，得益于高空作業車廠家的良好設計，動作的速度和平穩度還是非常高的。采用折臂結構，的好處就是能跨越空中的障礙物到達作業面，并且場地占用面積較小。并且低作業高度的折臂式高空作業車還有電瓶驅動形式，可以在廠房?jī)?nèi)部工作，不會對環境造成影響。
保養車上的任何技術設備，都需要維修和保養。保養的范圍和次數根據高空作業車的工作狀況而決定。按照保養規則和保養時間間隔不同，分三個保養范疇。檢查和保養需要熟練的技術。這些不能在說明書里得到，要進行這項工作，建議派人到奔馳維修站培訓。為保持維修好，要有熟練的經驗，工廠的技術資料，車間設備和維修工具。由維修站把一個提醒維修工作的牌子，附在司機座位的門邊。任何修理和保養都要根據高空作業車的工作情況而定。要把潤滑油、燃油、冷卻水放在盆里或類似的容器里，不要放在地面上（環境污染）不要長時間開動發動機，在車上操作時，要注意安全規則。
高空作業車的安全操作規程 范圍 本規程規定了高空作業車司機安全技術操作要求。 本規程適用于高空作業車司機安全技術操作。 2安全技術操作要求 .1高空作業車屬于特種作業車輛，高空作業車駕駛員必須經高空作業車專業理論和駕駛培訓，并經考試合格，持市質量技術監督局簽發的高空作業車**證，方可駕駛高空作業車。其他有機動車輛駕駛?cè)藛T，一律無權駕駛高空作業車。 駕駛員在駕車前應認真閱讀該車使用說明書，真正了解高空作業車上所有標牌的含義，熟練掌握高空作業車的性能和操作方法，并做到五知：知操作手柄作用；知應急措施；知車重；知平臺載荷；知車輛外形尺寸（長、寬、高）。 對有警告標志的內容，必須牢牢記住。作業前 在開車前，要認真檢查車況及潤滑系統。
在作業斗內和回轉座上均設有操縱裝置,遠距離控制發動機的啟動/停止、高速/低速，采用電液比例閥控制臂的動作，平穩性好，工作臂可左、右360°連續旋轉，靠連桿機構自動維持作業槽水平，主泵出現故障時可操縱應急泵下降作業槽，具備夜間照明，可起吊重物。產品被廣泛用于電力、路燈、市政、園林、通信、機場、造（修）船、交通、廣告、攝影等高空作業領域。

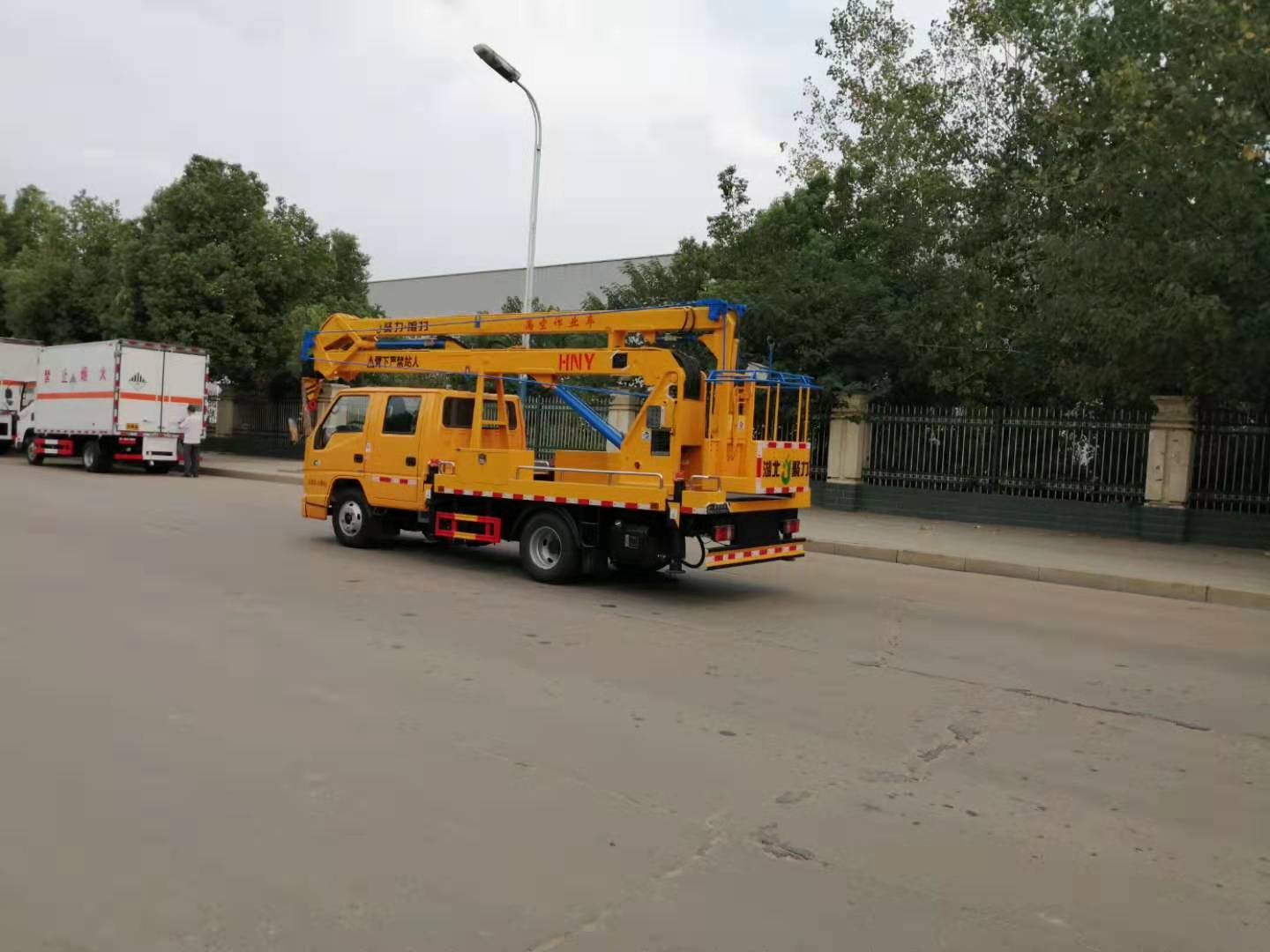

江鈴16米參數配置：
車型號 | HNY5060JGK16J |
| |||||||
主要技術參數 | 底盤型號 | 長×寬×高 | 后懸 | 總質量（Kg） | 軸距 | 發動機排放 |
| ||
JX1061TSG25 | 7650*1990*3000 | 1885 | 5630 | 3360 | 國V |
| |||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 |
| |||||
材料 | 型材Q345B/4mm |
| |||||||
臂架截面 | 四邊形 |
| |||||||
起伏角度 | 0°-70°(相對水平面) |
| |||||||
作業工況 | 最大作業高度 | 16m |
| ||||||
最大作業高度時作業幅度 | 2m |
| |||||||
最大作業幅度 | 7m |
| |||||||
最大作業幅度時作業高度 | 9m |
| |||||||
回轉 | 雙向360°連續回轉 |
| |||||||
吊臂 | 最大起吊質量 | 900Kg |
| ||||||
伸縮起重臂 | 伸縮長度1m |
| |||||||
最大起吊高度 | 8.4m |
| |||||||
最大起吊幅度 | 6.8m |
| |||||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg |
| |||||||
鋼絲繩 | （40m）Φ8 |
| |||||||
吊鉤 | 1T |
| |||||||
支腿 | 支腿型式 | 前后H型 |
| ||||||
支腿材料 | 型材Q345B/5mm |
| |||||||
支腿跨距 | 縱向：3240，橫向：3180 |
| |||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 |
| |||||||
后支腿頻閃燈 | 黃色；兩只 |
| |||||||
|
| ||||||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | |||||||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | ||||||||
圍欄 | Φ20不銹鋼管 | ||||||||
踏步 | 駕駛室側帶上下踏步 | ||||||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||||||
洗手水箱 | 塑料水箱 | ||||||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||||||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||||||
減速機 | 渦輪蝸桿式，CW-28 | ||||||||
馬達 | BMP-50 | ||||||||
吊籃 | 額定載荷 | ≤200Kg | |||||||
尺寸 | 長X寬X高：1080620x1150 | ||||||||
調平形式 | 外置拉桿機械調平 | ||||||||
保險帶 | 一副 | ||||||||
調平裝置 | 機械調平，拉桿外置 | ||||||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||||||
齒輪泵 | 定量泵，流量25ml/r | ||||||||
工作壓力 | 帶壓力表；16MPa | ||||||||
液壓閥組 | 集成電磁閥組 | ||||||||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | ||||||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||||||
操作方式 | 手動和電動結合 | ||||||||
臂架動作 | 轉臺和吊籃電動雙位操作 | ||||||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | ||||||||
發動機油門 | 手動拉線 | ||||||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | ||||||||
標識及標牌 | 清晰、醒目、永久不褪色 | ||||||||
