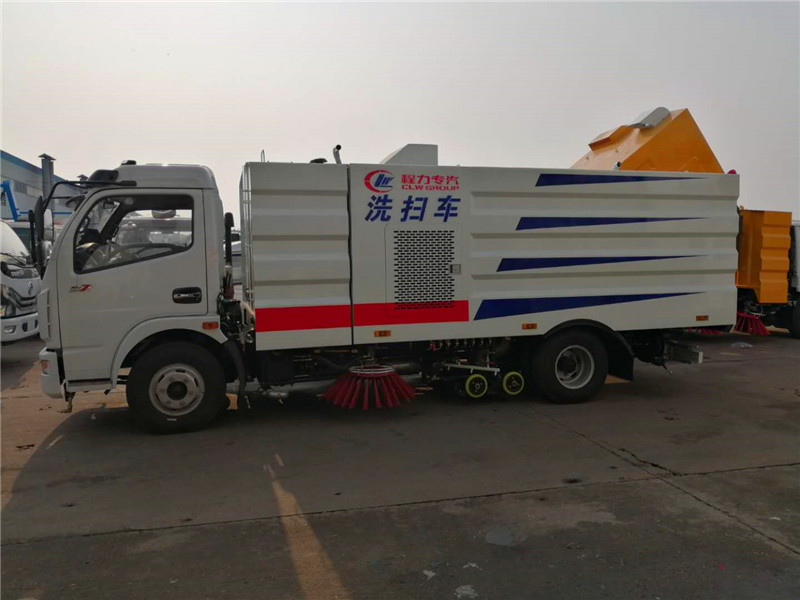

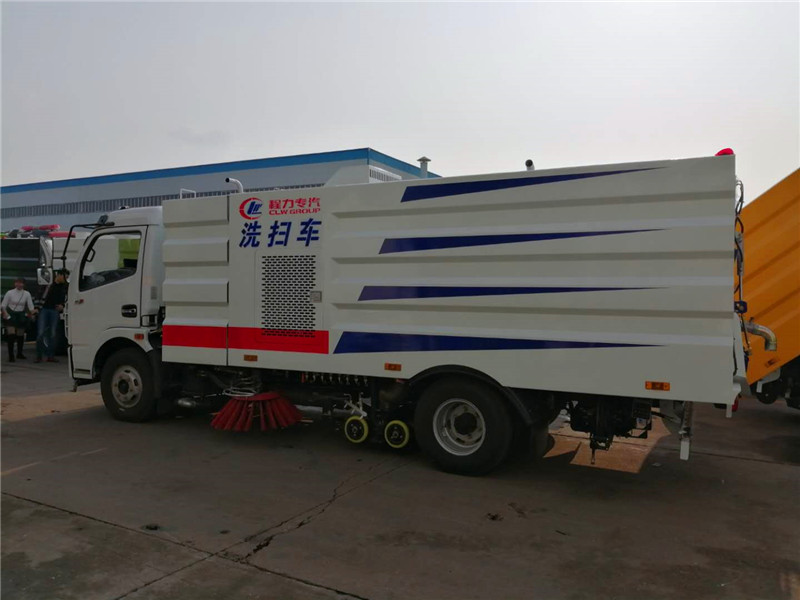

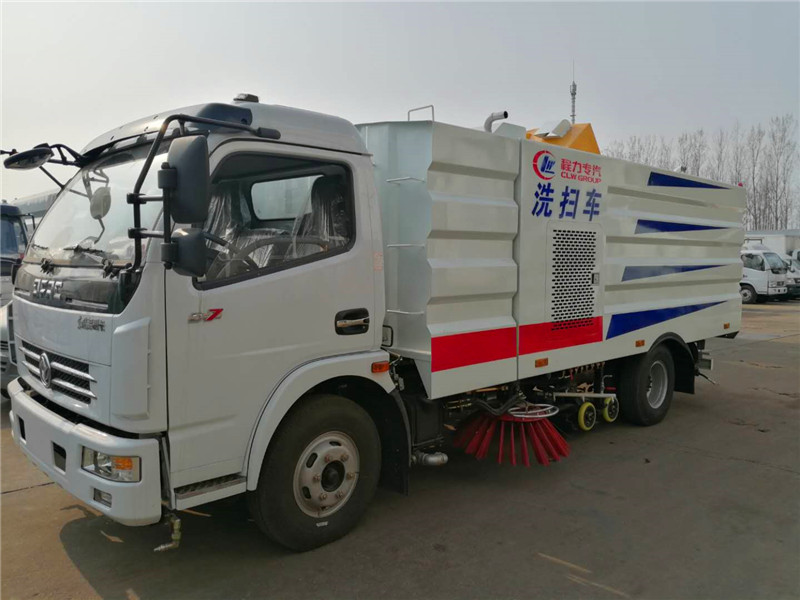

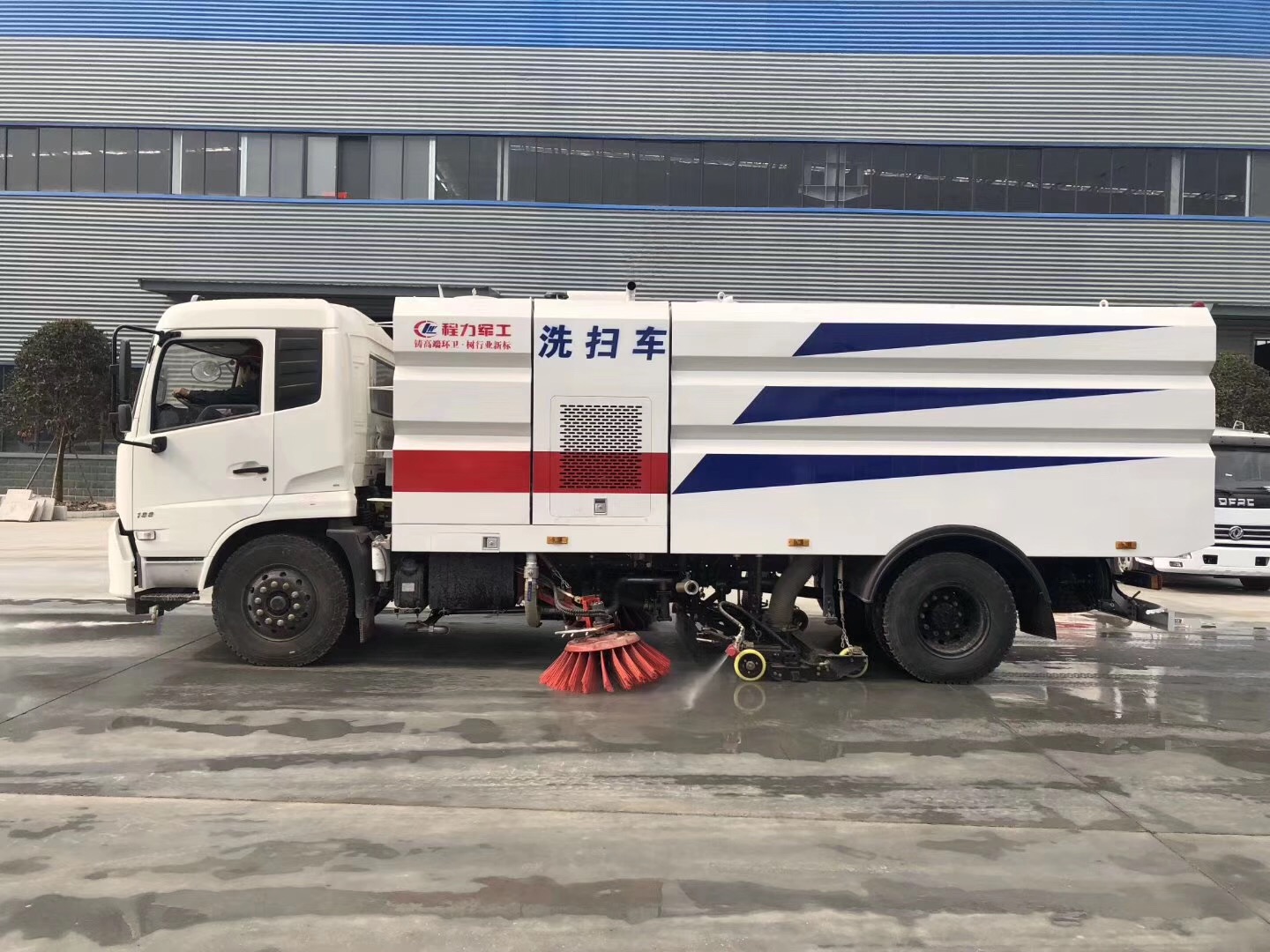

清掃車選用中置兩地刷，中置寬玻璃吸盤，加上具備防滑躲避障礙物作用的V型髙壓水沖架，構成一條超過3.5米的清洗清理帶。選用玉柴發動機EQ6BT5.9-118型副柴油發動機目前亦有選用電動式做為驅動力的驅動器設備橫放在窗框中間，具備氣動式離合器設備操縱的吸脂離心風機布局在驅動力倉的左邊。選用不銹鋼板材生產加工而成的儲水箱與垃圾桶均為選用正方形瓦棱構造。儲水箱分成兩位置，一部分為外置單獨儲水箱，安裝在驅動力倉的前側；另一部分為設定在垃圾桶前側的儲水箱，可隨垃圾桶與驅動力倉罩另外升降機。具備升舉作用的垃圾桶內安裝有髙壓清洗噴嘴，促使倒料更加輕輕松松、整潔完全?？梢噪S垃圾桶體升舉的驅動力倉罩可讓動力裝置的維護保養極其便捷。選用歐洲地區的知名配套設施構件，促使全車特性更加優質，工作中更加靠譜。
1、參數配置 帶掃盤4把，江鈴副柴油發動機；全力電機；德力西控制電源開關；中國臺灣繼電器組；免維護保養自分體式離合；免維護保養離心風機；保溫水箱；不銹鋼板垃圾桶；尾端LED箭頭符號燈；手動泵緊急系統軟件；刷臂旋轉組織應用高新科技耐磨損工程項目隔套，免打黃油；高精密冷拔無縫拼接高壓油管。 | ||||
車輛類型 | CLW5081TSLD5型掃地車 | 備注名稱 | ||
二類汽車底盤型號規格 | EQ1080SJ8BDC |
| ||
輪距 | 3800Mm |
| ||
前/后懸 | 1130/2230 mm |
| ||
發動機型號 | 汽車底盤柴油發動機 | CY4s店K251；YC4FA130-50；ISF3.8s5141；ZD30D15-5N；4DX23-140E5；YN38CRE1 |
| |
副柴油發動機 | JE493-G3 |
| ||
柴油發動機最大功率 | 汽車底盤柴油發動機 | 115；95；105；110；105；95 kW |
| |
副柴油發動機 | 57 kW |
| ||
較大 上坡角 | 30% |
| ||
排污 | GB17691-2005國Ⅴ,GB3847-2005 |
| ||
加快行車車外噪音 | ≤84dB（A），考慮噪音二環節規定 |
| ||
時速 | 103 km/h |
| ||
接近角 | 20° |
| ||
離去角 | 8° |
| ||
品質主要參數 | 總重量 | 5900 kg |
| |
較大 總品質 | 8275 kg |
| ||
規格主要參數 | 尺寸（長×寬×高） | 7160,6700×2200×2750,2500 mm |
| |
最少離地高寬比 | 240 mm |
| ||
吸掃工作 | 清理高效率 | ≥95% |
| |
較大 吸進粒度分布 | 120 mm |
| ||
吸掃總寬 | 2.8-3.2 m |
| ||
較大 清理工作能力 | 60000 m2/h |
| ||
碟型盤刷外伸規格 | ≥400 mm |
| ||
| 吸掃行車速率 | 3-20 km/h |
| |
儲罐 | 儲水罐短路容量 | 1.5 m3 |
| |
垃圾桶 | 垃圾桶短路容量 | 5.0 m3 |
| |
垃圾桶傾覆視角 | ≥46° |
| ||
倒料門打開視角 | ≥85° |
| ||
液壓傳動系統 | 形式 | 開啟式、電氣控制系統 |
| |
關鍵元器件 | 齒輪油泵、油馬達、液壓油缸、繼電器 |
| ||
系統軟件工作壓力 | 16 MPa |
| ||
液壓油濾芯容積 | 60 L |
| ||
水溫 | 60 ?C |
| ||
電路系統 | 形式 | DC24 V |
| |
工作電壓 | 24 V |
| ||
電瓶 | 24 V（2只12V串連） |
| ||
撒水系統軟件 | 關鍵構件 | 電動隔膜泵、水過濾裝置、噴頭等 |
| |
掃盤設備 | 形式 | 中置四個掃盤，油馬達驅動器，左前可單獨操縱，具備繞行回應作用。 |
| |
掃盤直徑 | 850 mm |
| ||
掃盤視角 | 前伸：4-6度 外傾角：4-7度 |
| ||
玻璃吸盤 | 形式 | 單吸口，液壓機操縱，彈黃飄浮。 |
| |
吸口直徑 | 200 mm |
| ||
