3噸勾臂垃圾車廂后門開啟機構，可參考?xì)W洲先進的車型設計，結構緊湊、合理，占用寬度尺寸小，為車廂寬度讓出更大空間，使廂體寬度尺寸更大，并可使該車駕駛員更容易與各類垃圾壓縮站對接，有利提高工作效率和避免車與站對接過程中刮碰車廂事故的發生。 3噸勾臂垃圾車油缸與桿系統組合式傾卸機構，具有密封性好，液壓油不滲漏，工作壽命長，性能可靠，穩定性好等優點。特別是由于該產品在傾卸垃圾場地路況不良的情況下，由于油缸不會突出汽車底盤大梁下部，與直推式油缸相比較，其通過性能更好。 3噸勾臂式垃圾車產品車廂設計，采用門框式骨架結構，比傳統自卸車方框式骨架結構更省捷，視覺美觀流暢；廂內因無水平方向骨架，不易存留污物；特別是頂部，避免了同類車型方框中雨水排不出去，易造成車廂頂部腐蝕加速的不足。該產品外部表面材料均采用了磷化等表面處理工藝，面漆附著力強，表面耐腐蝕且光滑，方便整車清洗，其自潔性大大優于同類車型
車廂可卸式垃圾車的基本結構
1.1底盤:的二級底盤。

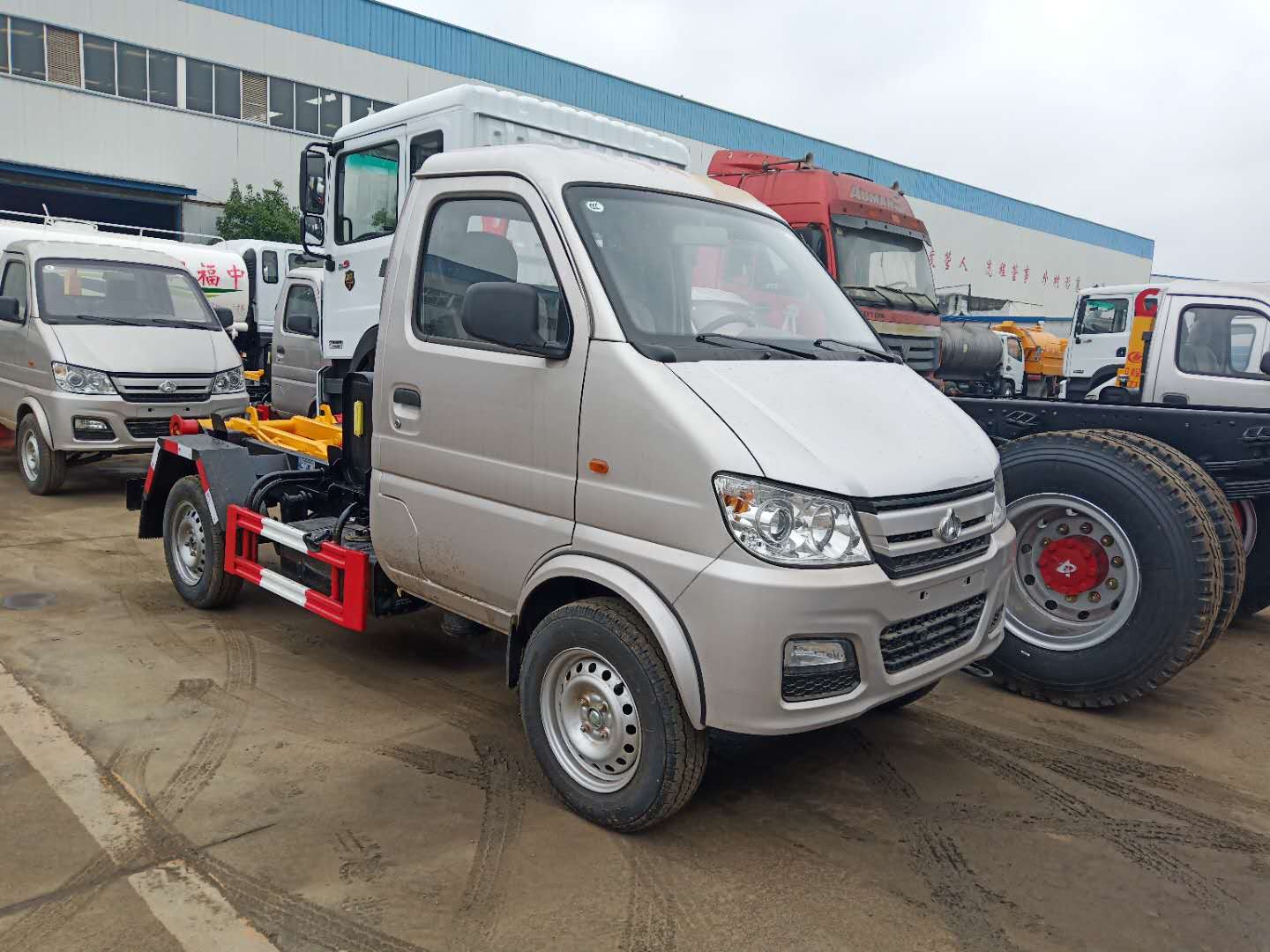

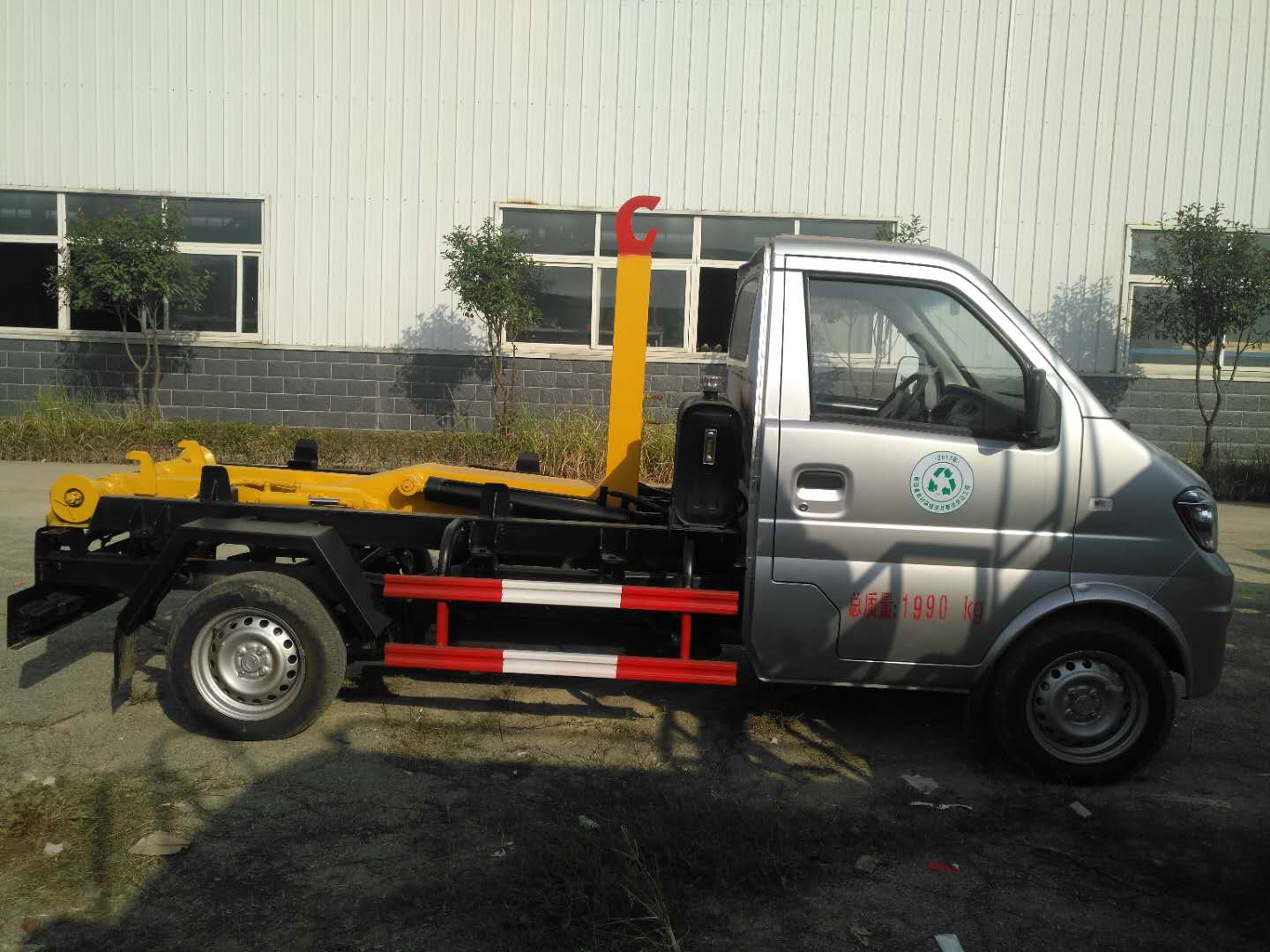

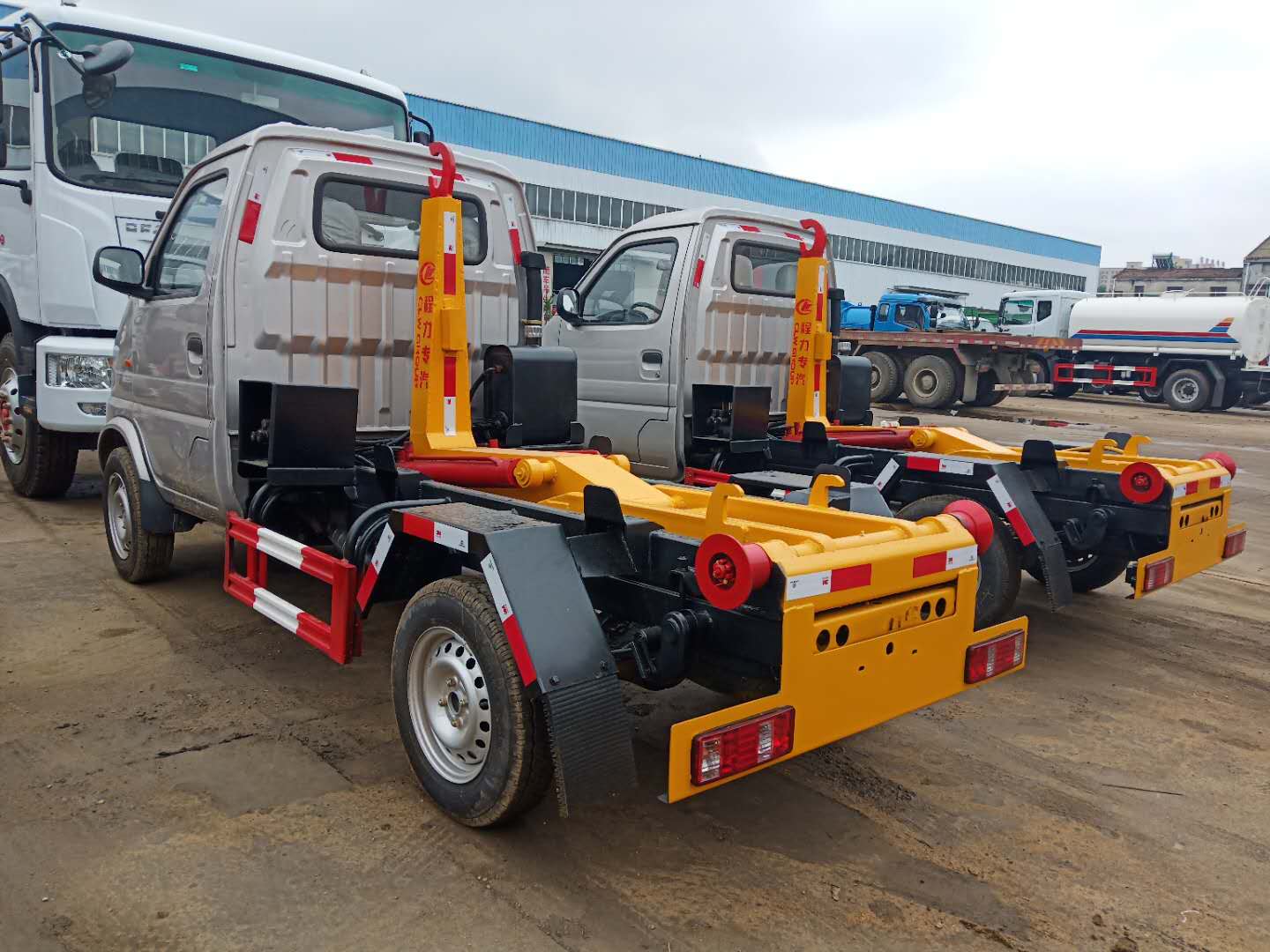

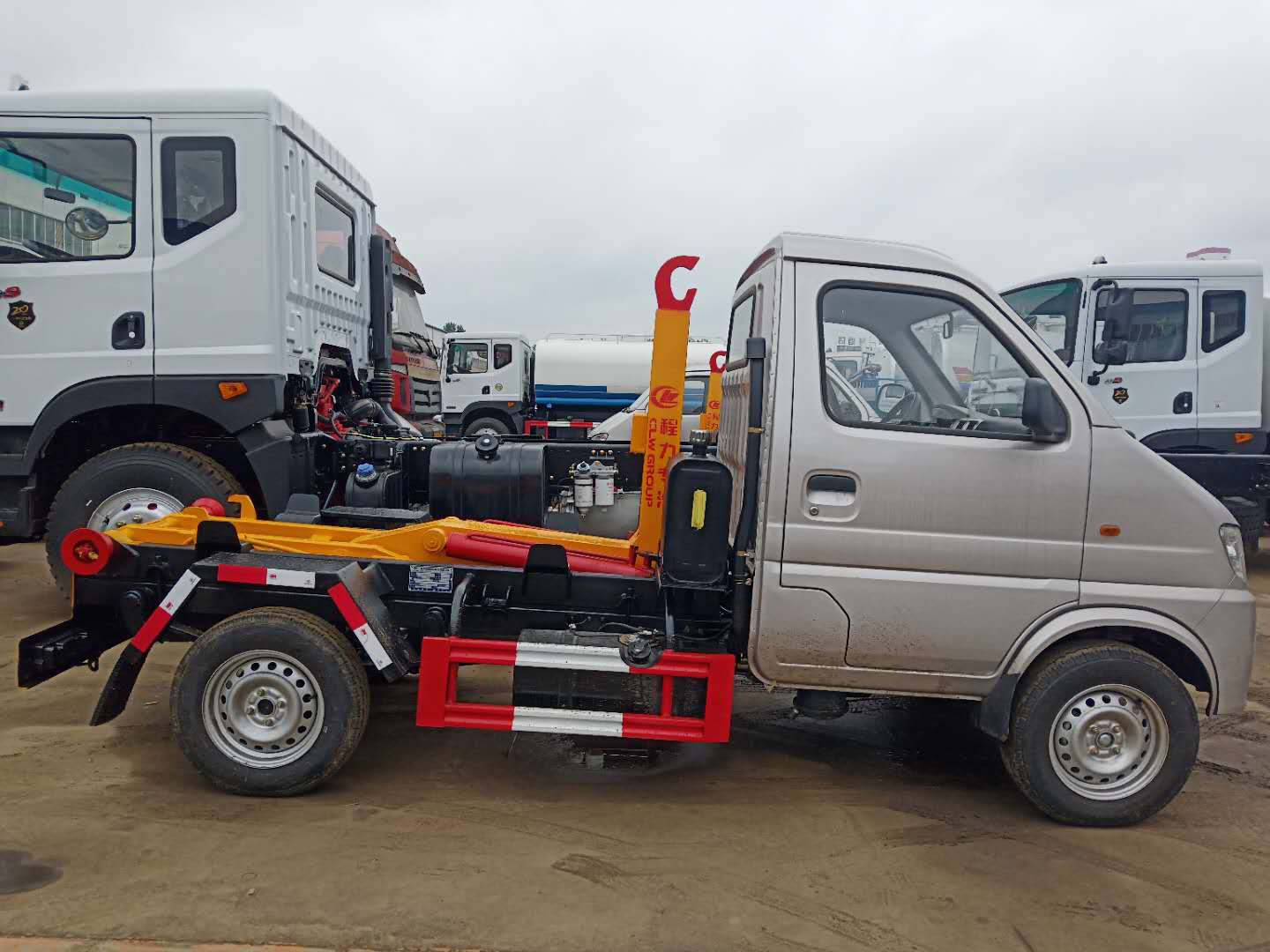

1.2拉臂機構:由底座架、翻邊架、拉臂鉤、鎖緊機構組成，可完成密封垃圾車的上、下、下鉤。
1.3液壓系統:該系統由液壓齒輪泵、多向閥、油缸、液壓油箱等組成。該系統為拉臂結構提供液壓動力。
1.4控制系統:通過多向閥手柄，控制相應的液壓性能部件，完成垃圾車運行所需的動作要求。

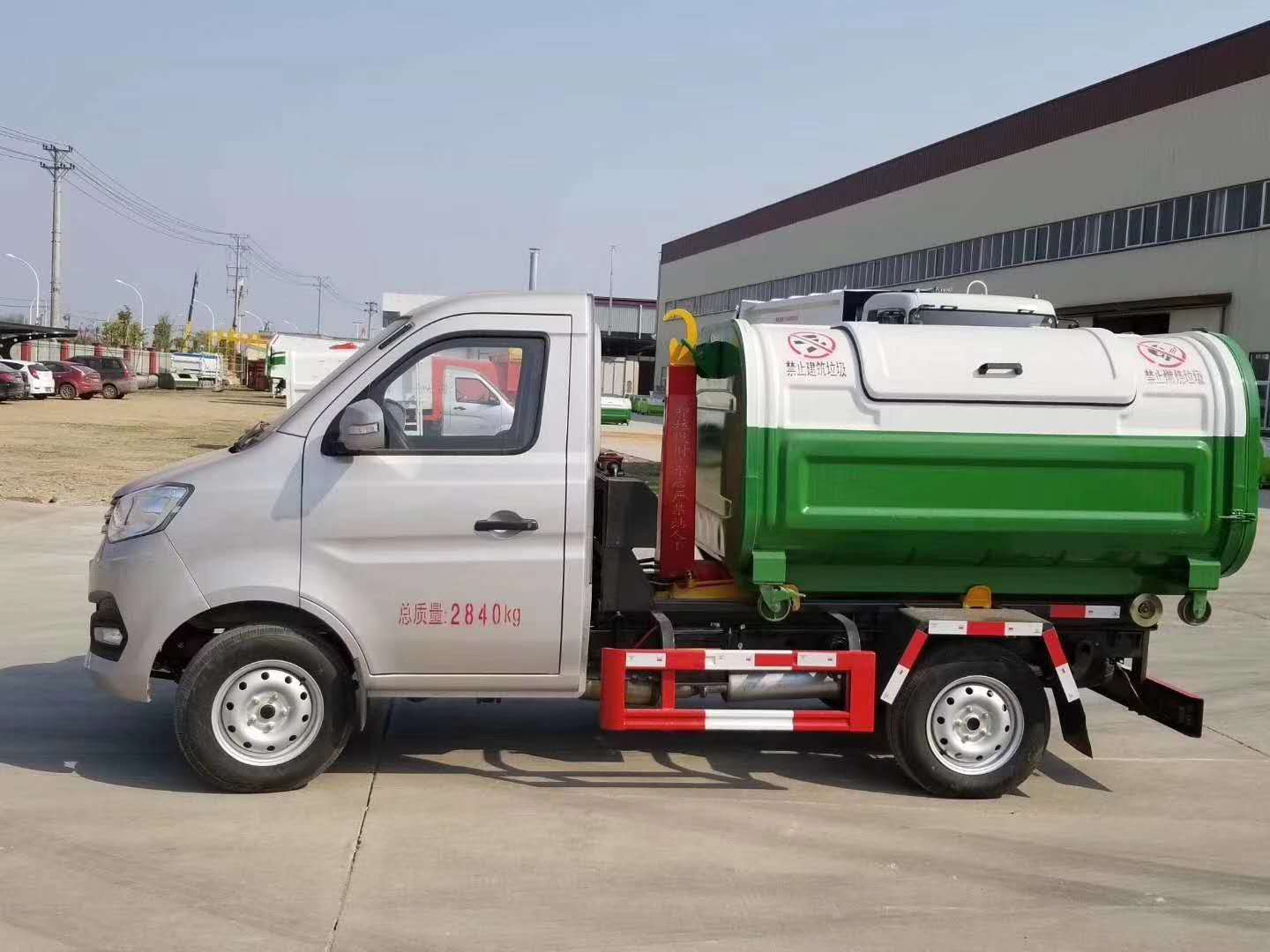

1.5垃圾桶:本車配置的垃圾桶為密閉結構，左右兩側各有一扇側門，一扇后門。打開車門，可以把垃圾扔進箱子里;打開后門，抬起車可以用來卸垃圾。車廂后門采用優質密封條，有效避免污水泄漏，消除二次污染。
車廂可卸式垃圾車的工作原理

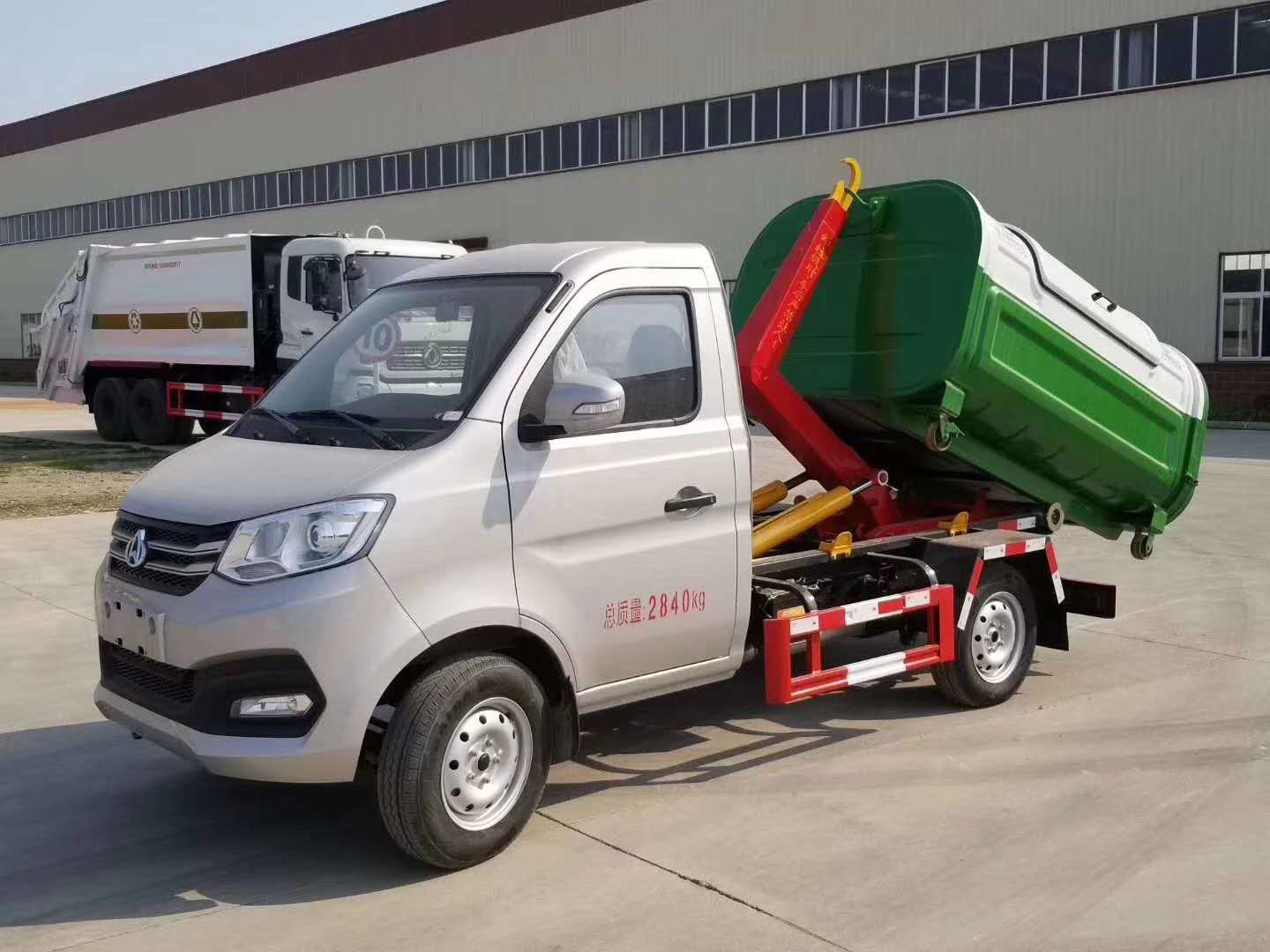

2.1。鉤裝卸垃圾箱:油缸的活塞桿被擴展,可以向后旋轉拉臂鉤卸載垃圾箱,油缸的活塞桿收回,和拉臂鉤可以期待完成滾鉤加載垃圾箱。
2.2。垃圾桶的搬運:垃圾桶的吊鉤裝好后，將鎖柄推到鎖緊位置，鎖緊垃圾桶，再將垃圾桶搬運。

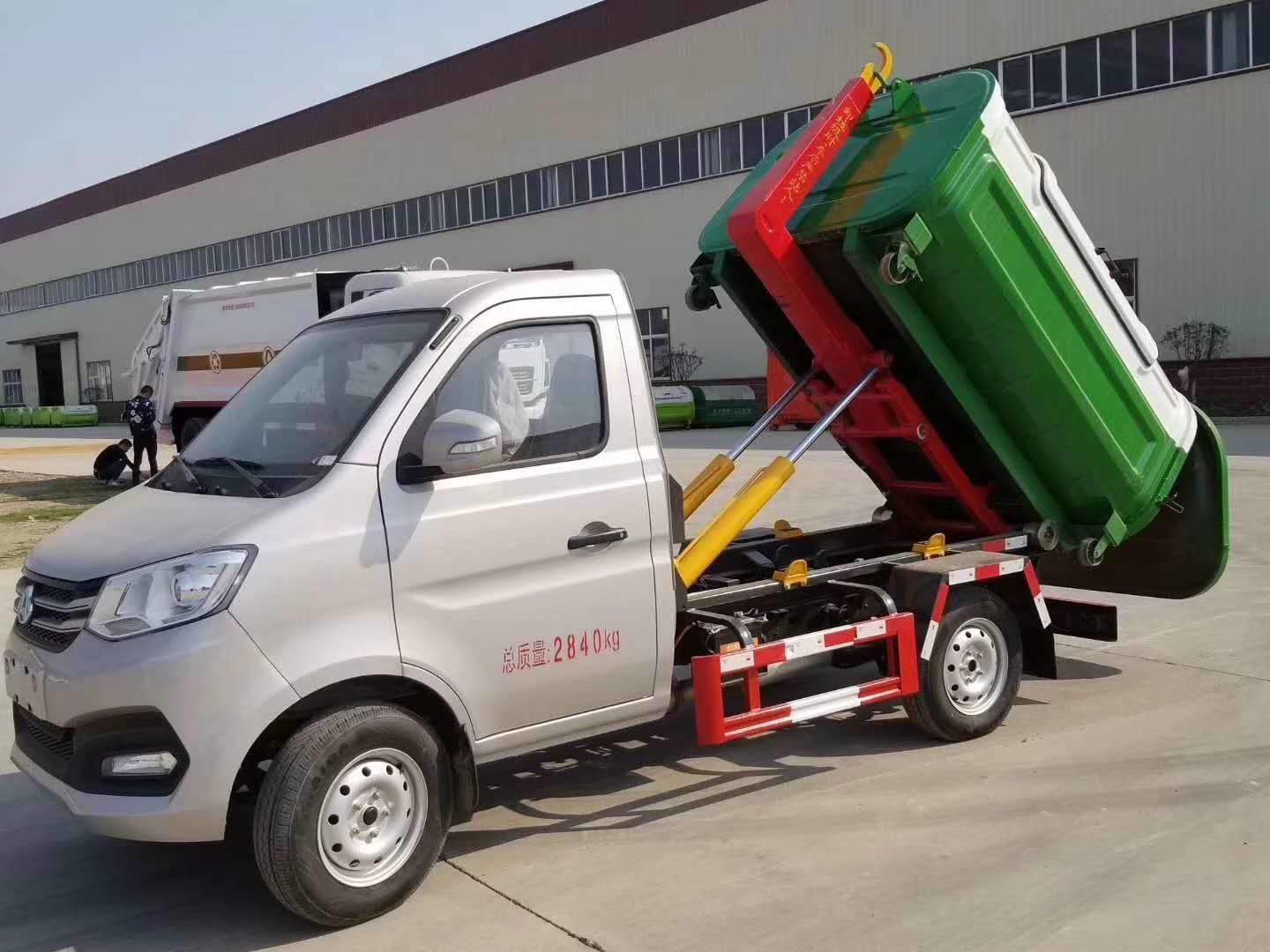

2.3。車升降艙卸貨:轉儲傾倒垃圾方位,打開車門,確保臂鎖裝置在鎖定位置,多路閥液壓系統操作處理(或操作電氣控制按鈕)驅動油缸動作,此時本,手臂鉤和反向滾在一起,提升汽車最大傾斜角度來看,卸載垃圾。操作多路閥手柄(或操作電控按鈕)，將油缸抬回原處，驅動小車回到原處，完成垃圾傾倒功能。降低了工人的勞動強度。該垃圾車的回收運輸方式是目前廣泛選用的一種垃圾回收運輸方式，可以完成一輛車多個車廂的回收。大大降低了設備成本;專用設備的功能全部由汽車發動機提供動力，由液壓機構手動或電控。車身采用全密封焊接優質碳鋼板，具有強度高、重量輕、密封嚴密、無二次污染等優點。
