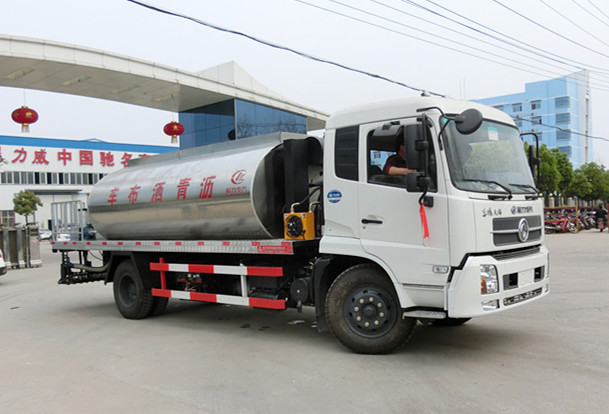

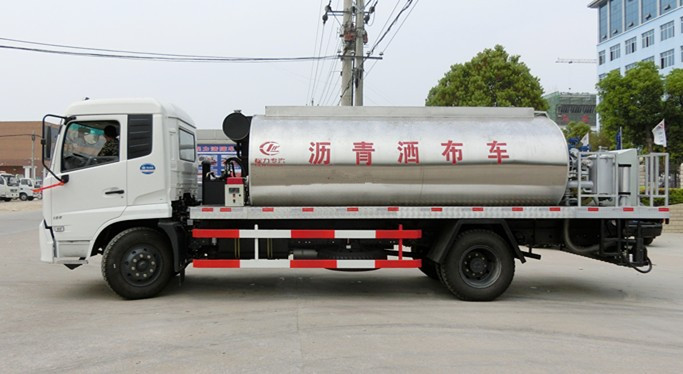

智能瀝青灑布車
路面施工機械;可廣泛應用于公路、城市道路、機場、港口碼頭和水庫等路面施工;大容量的瀝青灑布車也可作為瀝青運載工具，主要用于瀝青貫入法表面處治、透層、粘層、混合料就地拌和、瀝青穩定土等施工和養護工程。
1.瀝青罐由內膽、保溫材料、外殼、隔板、燃燒室、罐內瀝青管道、導熱油管道、儲氣筒、加油口、容量計、裝飾板等組成。罐體為橢圓柱體，內外兩層由鋼板焊接而成，兩層之間填充硅酸鋁保溫材料，厚度50~100mm，外覆不銹鋼板。底部有沉槽，便于罐內的瀝青吸盡，罐體底部有5個安裝腳與副梁焊成一體，再固定在車架上。燃燒室外層是導熱油加熱腔，底部裝有一排導熱油加熱管。容量計用于指示罐內瀝青的高低。
2.動力傳動系統由取力器和泵傳動裝置、液壓系統等組成。一般由安裝在底盤發動機或變速器輸出口上的取力器輸出動力驅動液壓泵，為瀝青灑布裝置提供必要的動力，液壓系統由液壓泵、溢流閥、換向閥、液壓馬達、液壓管路等組成。

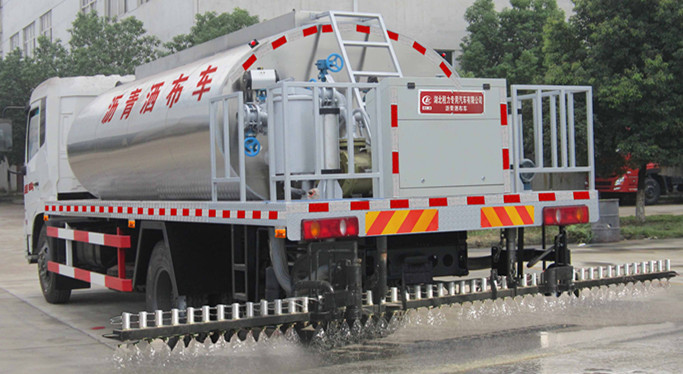

3.瀝青泵及管道系統由瀝青泵、過濾器、閥門、噴灑管路、汽缸噴嘴組件等組成。通過閥門的不同組合來控制液態瀝青在管道中的流動方向，主要功能如下:自吸加注瀝青、后排管噴灑、手提噴管噴灑、循環、回吸、清洗等。
4.瀝青加熱及導熱油系統.由燃燒加熱系統和導熱油循環加熱系統組成。
5.瀝青管道清洗系統.有柴油清洗和高壓空氣沖洗2部分。柴油清洗部分由柴油箱、進油銅球閥、管路組成，高壓空氣沖洗部分由儲氣筒、單向閥、空氣閥等組成。
6.電氣及控制系統電氣控制系統分直流電路和交流電路2部分。直流電路由取力器、減速器、冷卻器、液壓換向閥、后噴管升降、后工作燈控制電路和自動控制系統電路組成;交流電路由發電機、燃燒器、導熱油電機電路組成。
